Structure

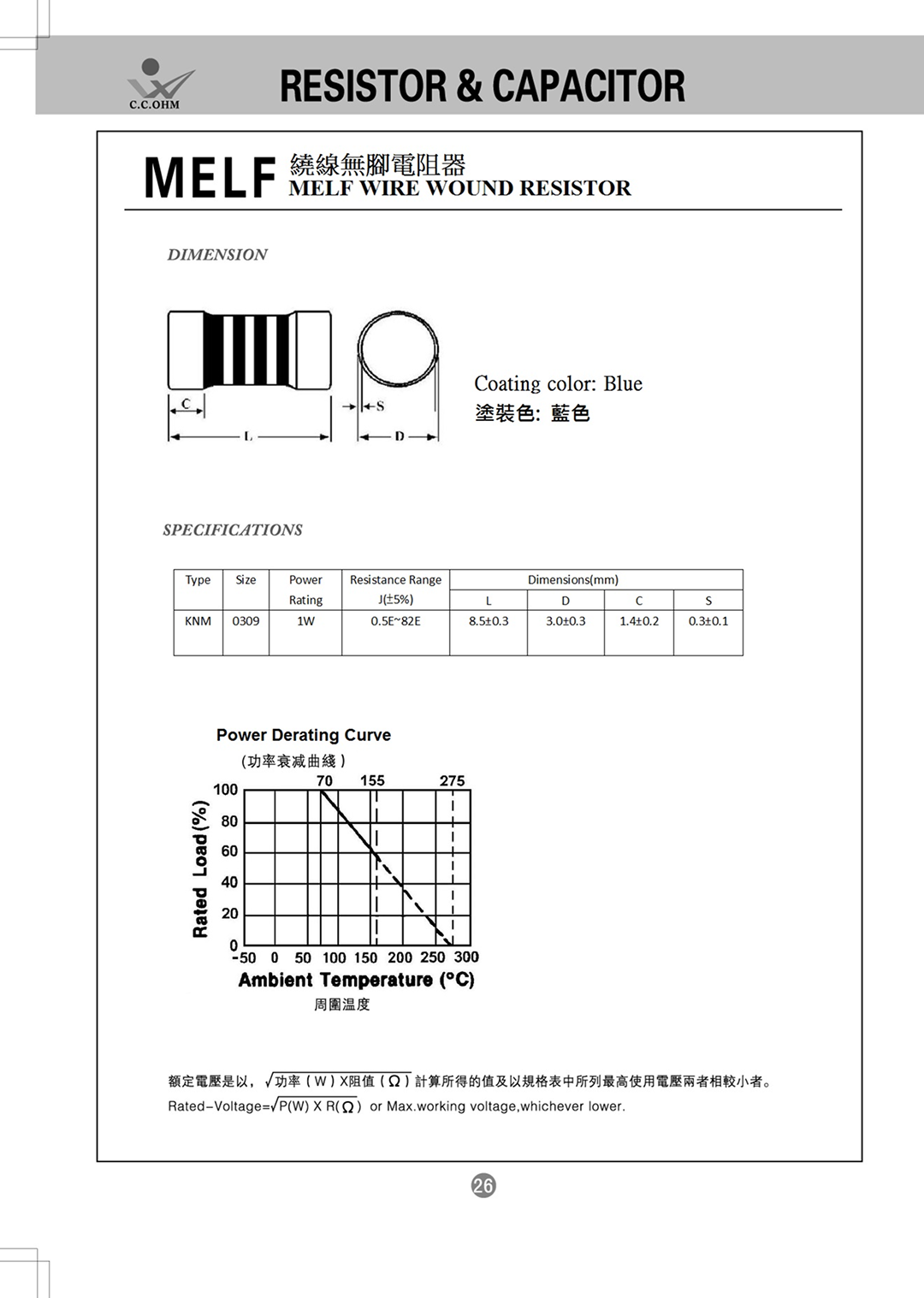

![Melf Wire Wound Resistor]( "Melf Wire Wound Resistor")
| 型号Size | 尺寸描述 Dimension（mm） | ||||
| L | D1 | D2 Max | D3 Max | C Min | |
| 0207 | 5.90±0.2 | 1.7±0.1 | 2.1±0.2 | 0.10 | 0.8 |
| 0309 | 双帽double cap: 8.8 | 2.5 | 双帽double cap: 3.4 | 0.15 | 双帽double cap:1.0 |
SIZE |
功率范围Rated power （70℃） |
工作温度范围Working Temp. （℃） |
绝缘电压 （直流或交流峰值）DIELECTRIC WITHSTANDING(AC/DC) V |
电阻值范围Resistance（Ω） |
| ±1%、±2%、±5% | ||||
| 0207 | 0.25W 0.5WS 1WSS |
-55 ～ 155 | 250 | 0.22～100 |
| 0309 | 0. 5W 1WS 2WSS |
-55 ～ 155 | 350 | 0.1～150 |
